검사 항목

• 백 시트 위치 지정, 카메라 교체 센서
• 흡수성 코어: 유무, 정렬 불량, 폴딩
• 상단층: 오염물, 이물질, 정확도 0.5mm
• 획득 분배 계층: 존재, 정렬 오류, 폴딩
• 인서트 패드: 유무, 정렬 오류, 모서리 접힘
• 일회용 테이프: 누락, 정렬 오류
• 습도 표시등: 누락, 정렬 불량
• 파우치팩 : 밀봉에 접힌 제품, 빈팩
• 초음파 밀봉: 용접 지점 부재, 정렬 불량
• 허리밴드 : 얼룩, 검정색 스플라이싱 테이프, 정렬 감지

기저귀 바지 감지

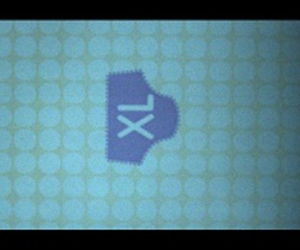

백 시트 위치 지정 기능

1. 백 시트 위치 지정 기능을 달성하기 위해 기존 센서를 교체합니다.
2. 생산속도 1500ppm 달성
3. ±5mm의 시력 위치 정확도

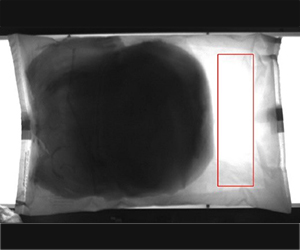

개별 포장 풀업 점검

1. 제품이 씰 영역에 있는지 확인하기 위해
2. 제품이 파우치에 올바르게 장착되었는지 확인하기 위해

결함 있는 코어 이미지 예제

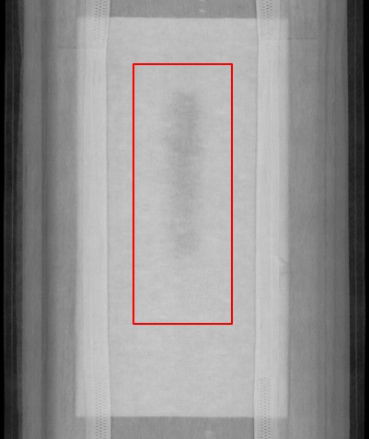

• 너무 얇다

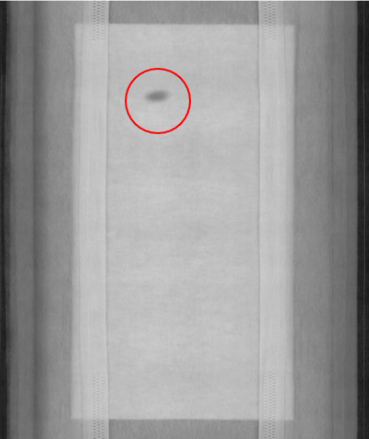

• 구멍

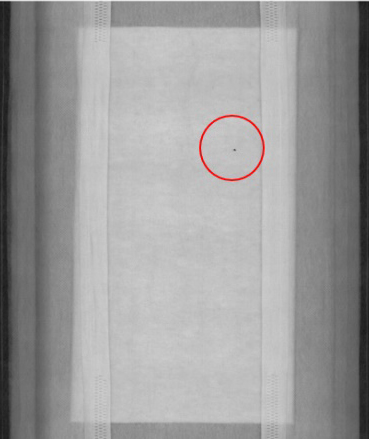

• 얼룩

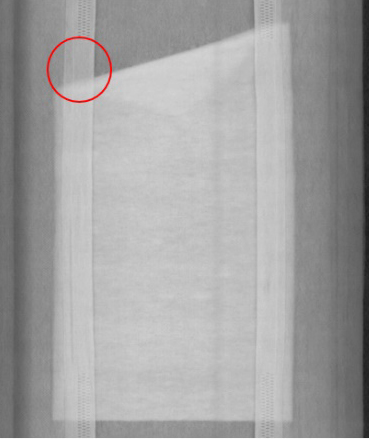

• 접다

결함 있는 삽입 패드 이미지 예제

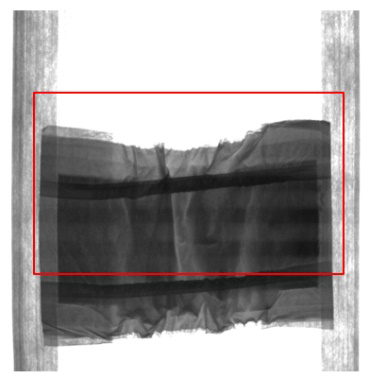

• 잘못 정렬된 삽입 패드

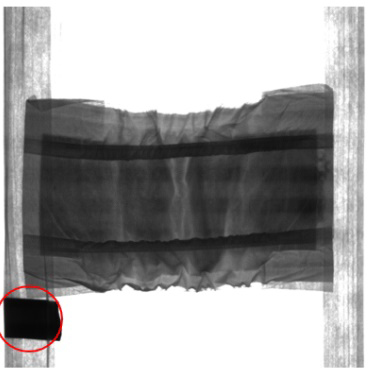

• 블랙 스플라이싱 테이프

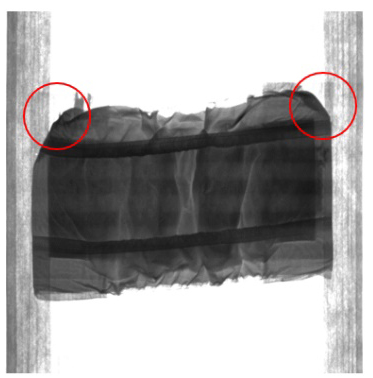

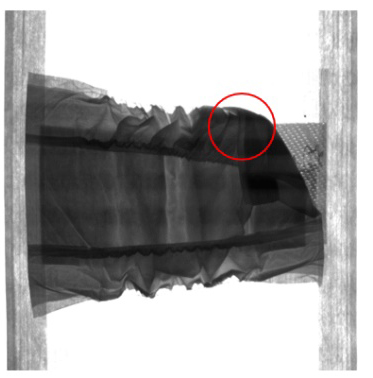

• 접힌 삽입 패드
• 접힌 삽입 패드

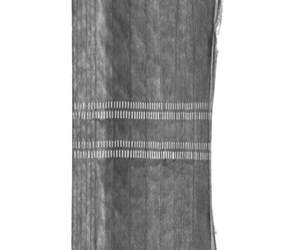

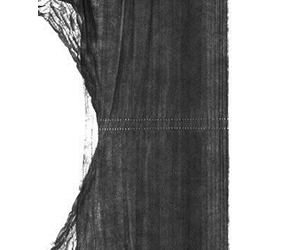

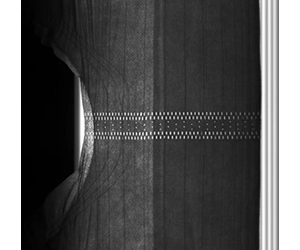

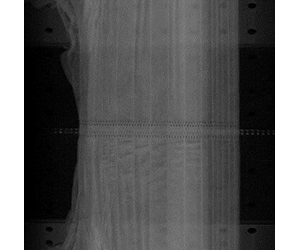

초음파 용접 검사(열융해)

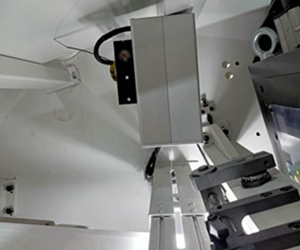

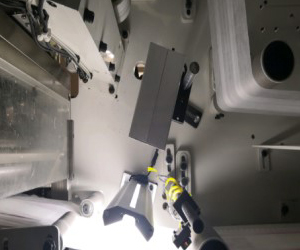

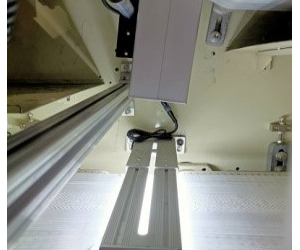

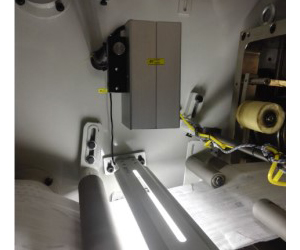

라인 스캔 시스템의 현장 설치

1. 라인 스캔 카메라용으로 특수 설계된 램프
2. 간단한 설치;
3. 작은 공간 점유,
4. 손상 및 오염으로부터 특수 커버로 잘 보호되는 카메라
